埋刮板輸送機

產品介紹

埋刮板輸送機是一種在封閉的矩形斷面的殼體內，借助于運動著的刮板鏈條連續輸送散狀物料的運輸設備。因?yàn)樵谳斔瓦^(guò)程中，刮板鏈條埋于被輸送的物料之中，故而稱“埋刮板輸送機” ，可以用于水平、傾斜或垂直輸送粉狀、小顆粒狀及小塊狀物料，輸送物料一般不超過180℃。

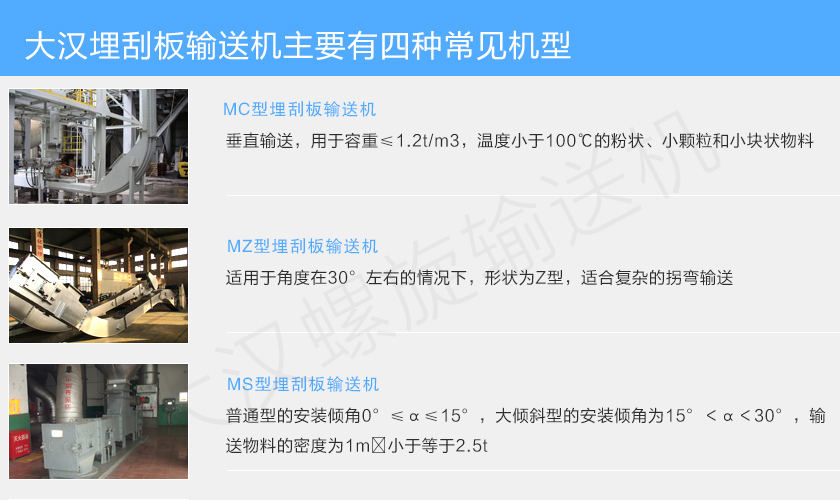

大漢埋刮板輸送機主要有四種常見機型：

①FU型鏈?zhǔn)捷斔蜋C(jī)（簡稱“鏈運機”），傾角0°≤a≤15°，輸送能力可達6m³/h-500m³/h。

②MS型埋刮板輸送機可水平或小傾斜布置，傾角 0°≤a≤15°，單臺設備長度不得大于 80m。

③MC型埋刮板輸送機可以垂直或大傾斜布置，傾角 45°≤a≤90°。單臺設備的輸送高度不大于30m。

④MZ型埋刮板輸送機只可以垂直——水平布置，單臺設備輸送高度≤ 20m；上水平部分總長度≤ 30m。

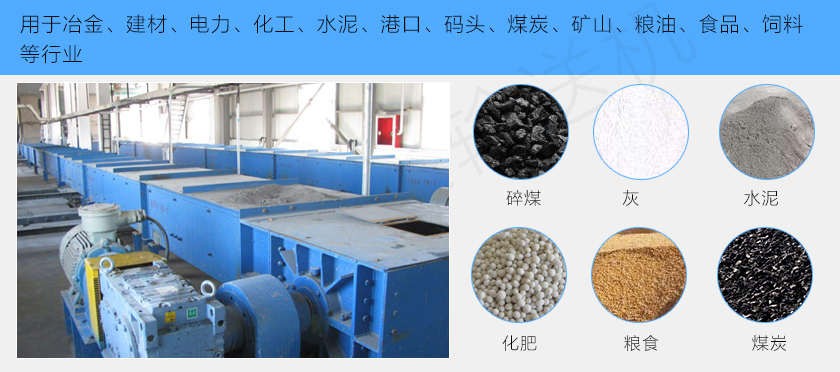

應用范圍

埋刮板輸送機廣泛適用于冶金、建材、電力、化工、水泥、港口、碼頭、煤炭、礦山、糧油、食品、飼料、等行業和部門。適宜輸送物件容重0.2-2.5t/m3，溫度小于120℃，含水率一般以手捏成團撒手后仍能松散為度，普通型埋刮板輸送機可輸送的物料如，碎煤、灰、水泥、糧食、化肥等。不宜輸送的物料如，高溫、有毒、易爆、粘性強、懸浮性流動性極強、極脆易破碎的物料等。

細節結構

埋刮板輸送機是由封閉斷面的殼體（機槽）、刮板鏈條，驅動裝置、張緊裝置及保護裝置等部件組成。

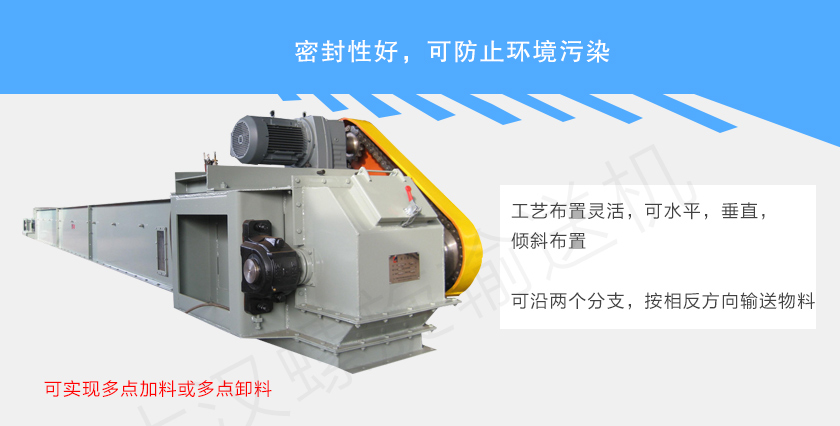

特點優勢

1、不僅可以輸送粉末、顆粒狀物料，而且對于腐蝕性強、高溫，甚至是易燃易爆炸的物料都可輸送。

2、每小時輸送量可達240立方，輸送長度可達90米；

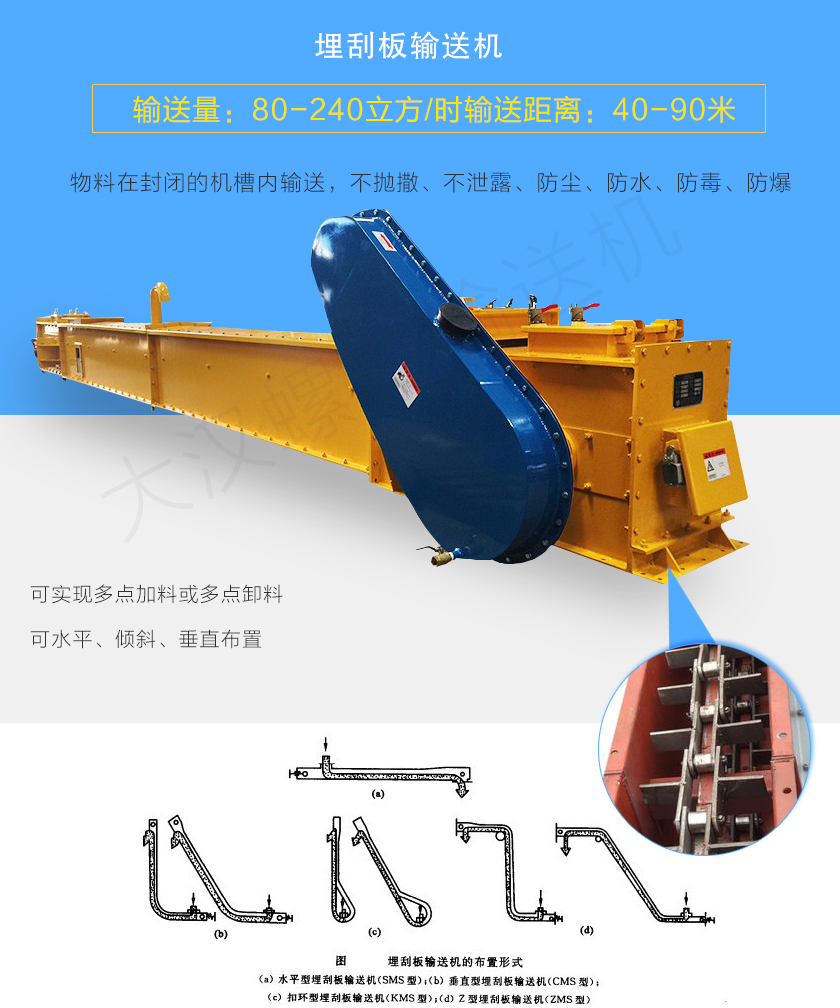

3、可多點進料、多點進料；

4、全密封結構，可有效降低粉塵污染，改善工作環境。

工作原理

當埋刮板輸送機啟動后，將敞開的溜槽，作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上（組成刮板鏈），作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。

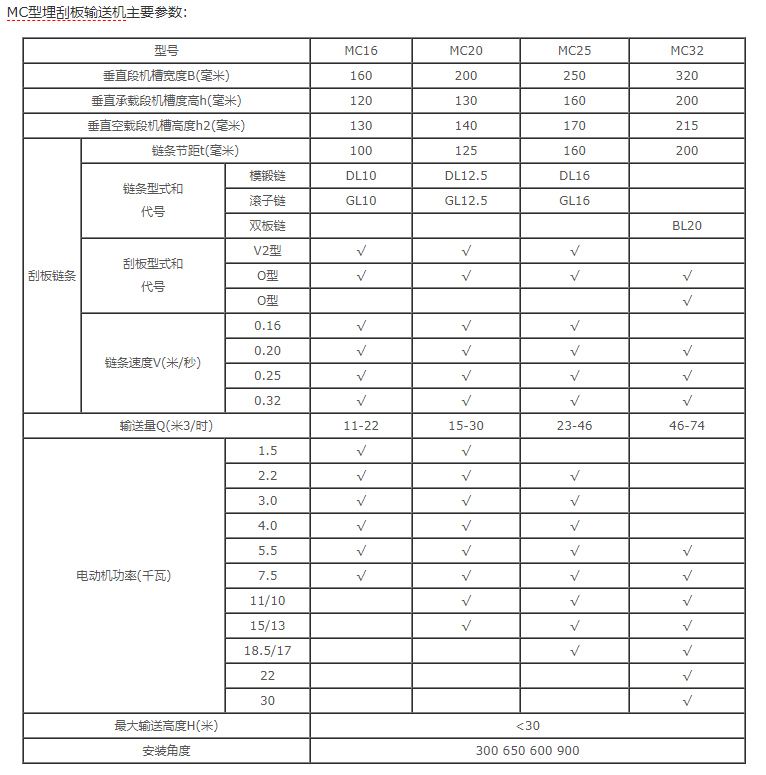

技術參數
