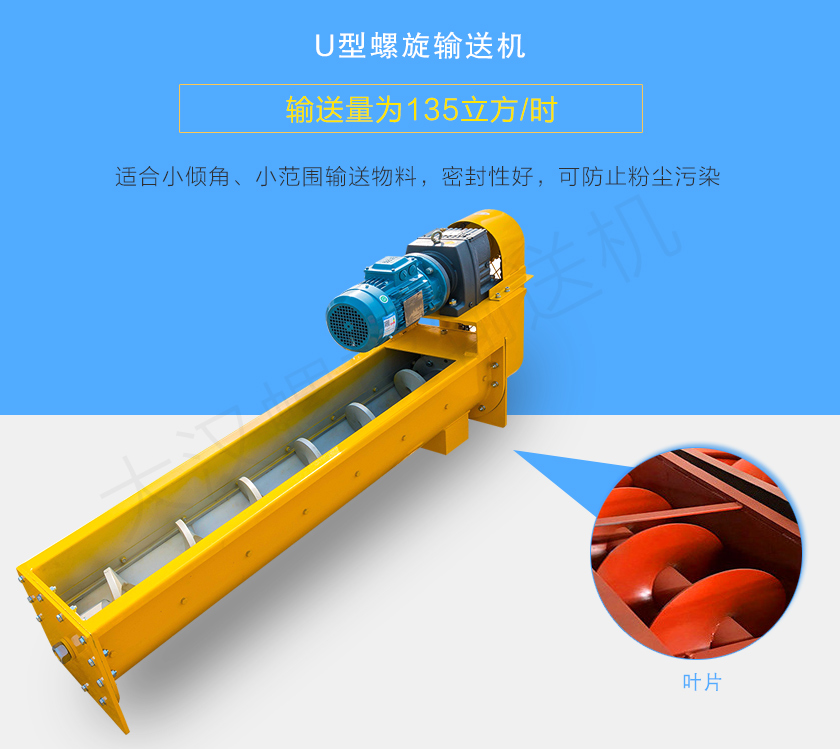

U型螺旋輸送機

U型螺旋輸送機介紹：

U型螺旋輸送機是螺旋輸送機的一種，廣泛應用于糧食、化工、建材、冶金、礦山、電力等部門，主要用于輸送小顆粒狀、粉狀、小塊狀物料。不適宜輸送易變質、黏性較大易結塊以及含水量較大的物料，適合水平或小傾角輸送物料，傾斜角度一般不超過15°。U型螺旋輸送機密封性能好，適合粉塵較大以及對環境有要求的場合具，可以避免輸送過程中揚塵現象的產生。

U型螺旋輸送機的分類方式：

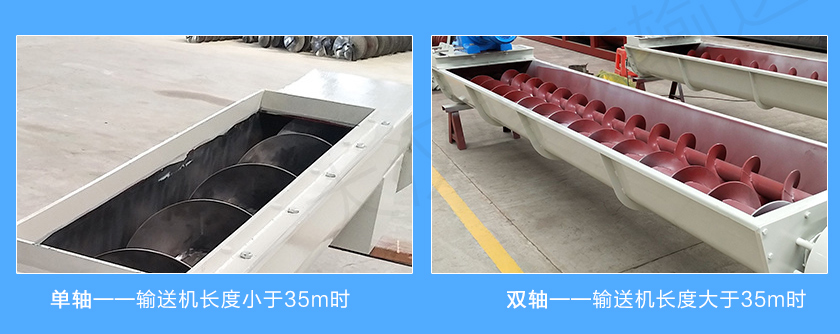

1、按螺旋輸送機驅動方式分類

（1）U型槽式螺旋輸送機長度小于35m時，為單軸驅動螺旋。

（2）U型槽式螺旋輸送機長度大于35m時，為雙軸驅動螺旋。

2、按螺旋輸送機中間吊軸承種類區分

（1）M1-為滾動吊軸承，采用80000型密封軸承，軸蓋上另有防塵密封結構，常用在不易加油，不加油或油對物料有污染的地方，密封效果好，吊軸壽命長，輸送物料溫度≤80℃。

（2）M2-為滑動吊軸承，設有防塵密封裝置，有鑄銅瓦，合金耐磨鑄鐵瓦，銅基石墨少油潤滑瓦。常用在輸送物料溫度比較高（t≥80℃）或輸送含水較大物料。

3、按螺旋輸送機材質分類

（1）普通碳鋼U型螺旋輸送機-主要適用于水泥，煤炭、石料、等磨損較大，對物料沒特殊要求的行業。

（2）不銹鋼U型螺旋輸送機-主要適用于糧食、化工、食品等對輸送環境有要求的行業，清潔度高，并且不會對物料產生污染，使用時間長，但是造價相對較高。

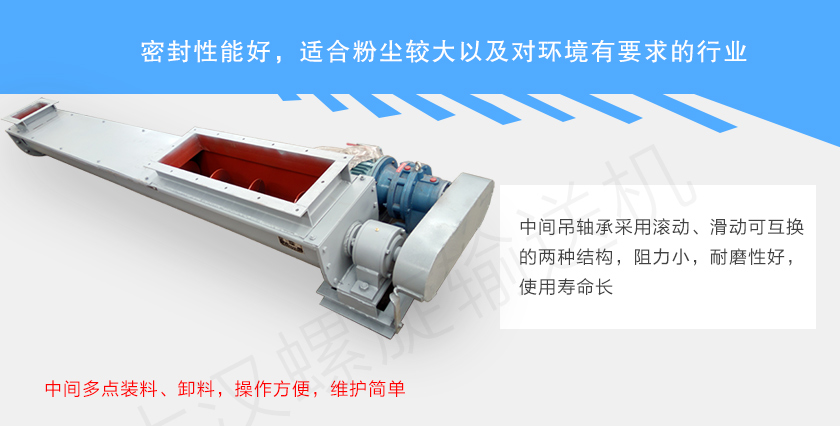

U型螺旋輸送機的特點：

1、適合小傾角、小范圍輸送顆粒、粉末及小塊狀物料，每小時輸送量可達134立方。

2、可以中間多點裝料和卸料、操作安全方便。

3、密封式結構，不會造成揚塵、不對周邊進行環境污染。

4、采用變徑結構，增大吊軸承處容積，避免吊軸承與物料接觸，吊軸承壽命可達兩年以上。



U型螺旋輸送機的用途：

U型螺旋輸送機廣泛應用于糧食、化工、建材、冶金、礦山、電力等部門，主要用于輸送小顆粒狀、粉狀、小塊狀物料。不適宜輸送易變質、黏性較大易結塊以及含水量較大的物料。

U型螺旋輸送機的結構：

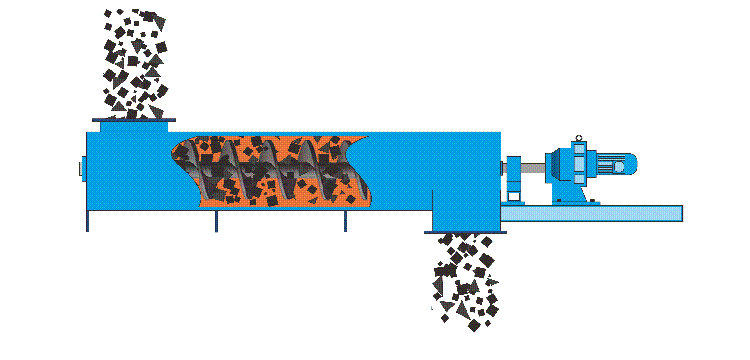

U型螺旋輸送機工作原理

U型螺旋輸送機工作時，電機帶動旋轉的螺旋葉片將物料推移而進行輸送，螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。

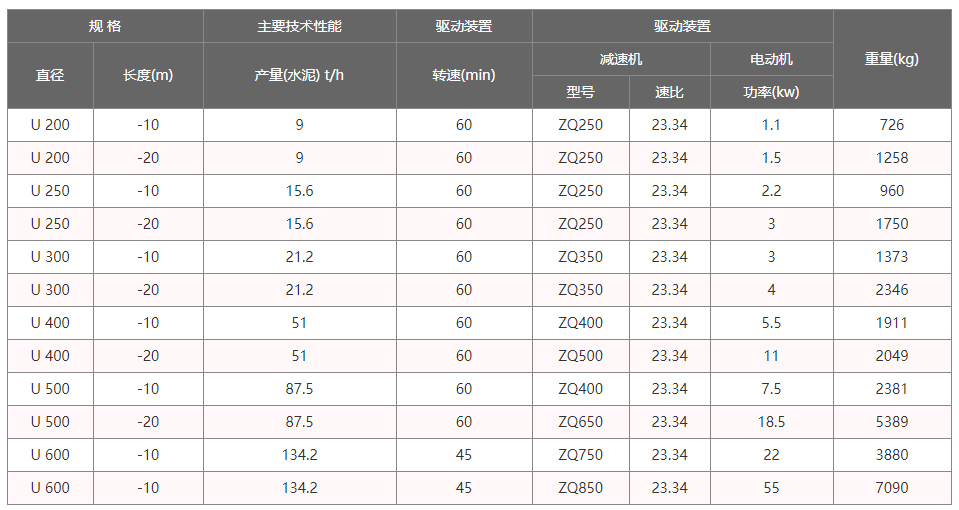

U型螺旋輸送機技術參數
